Minimalverbrennung im KWB SHV30 Scheitholzkessel

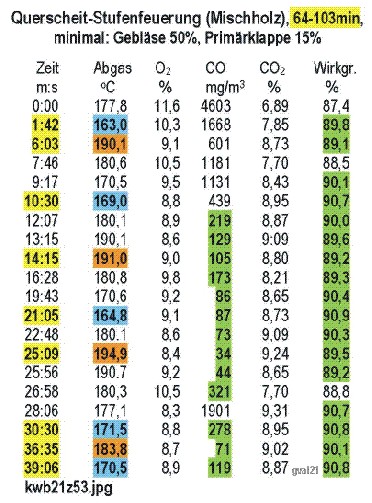

Abb.26 optimierte Minimalverbrennung, späte Schwelphase (CO MW: 0,663g/m3)

< Tab.1 == Schwelphase 35-67min 64-103min == Brennphase 182-217min 208-254min 264-275min

gelb: Zeitpunkte maximaler (rotbraun) und minimaler (blau) Temperaturen im Heizzyklus
grün: CO < 400mg/m3, Wirkungsgrad > 89,0%

Ergebnis: - mittlerer (25-35C) Abstand zwischen Rauchgastemperaturminimum und Maximum (163,0 - 194,9C), CO-Werte (44-4603mg/m3) bei hohem Wirkungsgrad (87,4-90,9%) während der 39min Messzeit.
